Akkumulatorblase vom Typ PED

Unter Druckspeicherblasen vom Typ PED versteht man die inneren Gummiblasen (Beutel) von Hydraulikspeichern, die der europäischen Druckgeräterichtlinie (DGRL) entsprechen. Diese Blasenspeicher werden üblicherweise zur Speicherung und Abgabe von Energie in hydraulischen Systemen verwendet und eignen sich besonders für den EU- und EWR-Markt.

Fordern Sie ein Angebot an >

VORV：Akkumulatorblase der NXQ-Serie NÄCH：Kein nächstes Produkt

Kerndefinition

Eine Speicherblase vom Typ PED ist eine hydraulische Komponente, die den Sicherheitsstandards der EU-Richtlinie PED 2014/68/EU entspricht. Seine Hauptstruktur besteht aus einer Außenhülle aus Stahl und einer inneren Blase (Sack) aus Nitrilkautschuk (NBR) oder einem anderen Elastomermaterial. Die Blase ist mit unter Druck stehendem Stickstoff und von außen mit Hydrauliköl gefüllt. Es speichert Energie durch die elastische Verformung der Blase.

Hauptmerkmale

1. Hohe Sicherheit und Konformität: Speicherblasen vom PED-Typ müssen strengen Qualifikationsprüfungen unterzogen werden, um Sicherheit und Zuverlässigkeit in Hochdruck-Betriebsumgebungen zu gewährleisten. Produkte tragen in der Regel das CE-Zeichen.

2. Strukturformen: Hauptsächlich in zwei Strukturformen unterteilt: Typ A (kleine Bohrung) und Typ AB (große Bohrung). Typ A ist für kleinere Hydraulikölrohrdurchmesser geeignet, während Typ AB für größere Hydraulikölrohrdurchmesser geeignet ist.

3. Arbeitsmedium und anwendbare Temperatur: Geeignet für Medien wie Hydrauliköl, Emulsionen und Brauchwasser. Der Betriebstemperaturbereich liegt typischerweise zwischen -20℃ und 93℃.

Anwendungsszenarien

Druckspeicherblasen vom Typ PED werden häufig in hydraulischen Systemen, pneumatischen Systemen, Energiespeichersystemen und Fahrzeugaufhängungssystemen verwendet. Sie dämpfen effektiv Druckpulsationen in Hydrauliksystemen, verhindern hydraulische Stöße, halten den Druckausgleich im System aufrecht und gleichen Kapazitätslecks aus.

Auswahlempfehlungen

Beim Kauf einer Speicherblase vom Typ PED sollten grundsätzlich folgende Parameter berücksichtigt werden:

1. Nennvolumen: Von 0,4 l bis 250 l.

2. Nenndruck: Allgemein verfügbar in 10 MPa, 20 MPa und 31,5 MPa (330 bar).

3. Verbindungsmethode: Beinhaltet Gewindeverbindungen (NPT, SAE) und Flanschverbindungen (G, F).

Produkt
Beschreibung

Wir können entsprechend den Bedürfnissen unserer Kunden entwerfen und entwickeln, um den Anforderungen verschiedener Kunden gerecht zu werden.

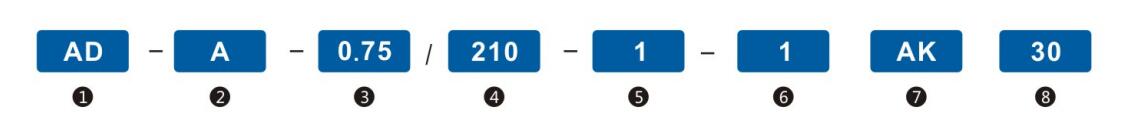

1. Seriencode:

Geschweißte Membranspeicher

2. Aufbau:

A – wiederaufladbar (M28 x 1,5)

B – Vollständig versiegelt¹

3. Nennvolumen (L)

4. Zulässiger Arbeitsdruck (Bar)

5. Schalenmaterial:

1 – Kohlenstoffstahl

6. Membranmaterialcode:

1--Nitril-Butadien-Kautschuk (NBR)

2-Hydrierter Nitril-Butadien-Kautschuk (HNBR)²

3--Isobutylen-Isopren-Kautschuk (IIR)²

7--Epichlorhydrinkautschuk (ECO)²

7. Flüssigkeitsseitiger Standardanschluss AK oder AB³

8. Stickstoff-Vorfülldruck bei 20 °C (Bar)¹

Hinweis:

(1) Nur für Großbestellungen vom Typ A und Typ B;

(2) Nur für Großbestellungen;

(3) Nicht standardmäßige Steckverbinder bedürfen einer gesonderten Beratung;

Geschweißte Membranspeicher verwenden ein gestanztes Stahlgehäuse. Je nach Gasseite gibt es zwei Typen: wiederaufladbar und vollständig versiegelt.

Produktspezifikationen

Serie	Spezifikation	L	R	M1	L1	M2	H	Gewicht (kg)	Produktgewicht 50 Stück (kg)
Euro-Standard	E4L	240	73	22-7/8	54	1/2	2.8	0.505
Euro-Standard	E5L	310	73		54		2.8	0.56
Euro-Standard	E6L	360	73		54		2.8	0.58
Euro-Standard	114/1,5L	200	49		54		2	0.34
Euro-Standard	114/2,5 l	320	49		54		2	0.48
Euro-Standard	114/4L	380	49		54		2	0.54
Euro-Standard	114/6L	660	49		54		2	0.75
Euro-Standard	D12L	410	101		60		3	1.18	2.02
Euro-Standard	D15L	457	101		60		3	1.23	2.07
Euro-Standard	D20L	612	101		60		3	1.58	2.42
Euro-Standard	D24,5L	735-750	101		60		3	1.7	2.54
Euro-Standard	D32L	1000	101		60		3	2.5	3.34
Euro-Standard	D35L	1060	101		60		3	2.7	3.54
Euro-Standard	D40L	1230	101		60		3	2.9	3.74
Euro-Standard	D42L	1258	101		60		3	2.9	3.74
Euro-Standard	D50L	1538	101		60		3	3.5	4.34
Euro-Standard	D53L	1600	101		60		3	3.7	4.54
