Kolbenspeicher

Kerndefinition und Struktur
Ein Kolbenspeicher gehört zur Kategorie der hydraulisch isolierten Speicher. Es besteht im Wesentlichen aus folgenden Komponenten:
1. Hauptstruktur: Enthält einen Zylinder (Ölkammer), einen Kolben, eine Gaskammer und Endkappen. Der Kolben befindet sich im Inneren des Zylinders und trennt die Hydraulikflüssigkeitskammer (unterer Teil) von der Gaskammer (oberer Teil).
2. Dichtungssystem: Auf beiden Seiten des Kolbens sind hochpräzise Dichtungen installiert, um zu verhindern, dass Gas in die Hydraulikflüssigkeit eindringt, und so die Sauberkeit der Hydraulikflüssigkeit aufrechtzuerhalten.
3. Steuerventile: Typischerweise ausgestattet mit einem Vorladeventil und einem Rückschlagventil zum Laden von Druckgas und zur Steuerung des Hydraulikflüssigkeitsflusses.

Funktionsprinzip
Der Arbeitsvorgang eines Kolbenspeichers ähnelt dem einer riesigen „Feder“:
1. Energiespeicherstufe: Wenn der Druck im Hydrauliksystem ansteigt (über den Vorladedruck des Gases), gelangt Hydraulikflüssigkeit durch ein Rückschlagventil in den Druckspeicher, drückt den Kolben nach oben und komprimiert das Gas im oberen Teil. Wenn das Gasvolumen abnimmt, wird Energie gespeichert.
2. Energiefreisetzungsphase: Wenn das System zusätzliche hydraulische Energie benötigt (Druckabfall), dehnt sich das komprimierte Gas schnell aus und drückt den Kolben nach unten. Durch die Abwärtsbewegung des Kolbens wird die Hydraulikflüssigkeit zurück in das System gedrückt und die Energie freigesetzt.

Bestellhinweis
1. Zum Beispiel: Nenndruck: 31,5 MPa. Innendurchmesser des Gehäuses (mm): 180 mm, Nennvolumen: 20 l, Hydraulikanschluss: mit Gewinde; der Endkappengewindetyp: männlich, Medium: Hydrauliköl; Ein typischer Modellcode für den Kolbenspeicher wäre: HXQ-A-20/31.5-L-Y-180.
2. Für besondere Anforderungen an den Kolbenspeicher kontaktieren Sie uns bitte.
3. Wir behalten uns das Recht vor, das Design zu überarbeiten.

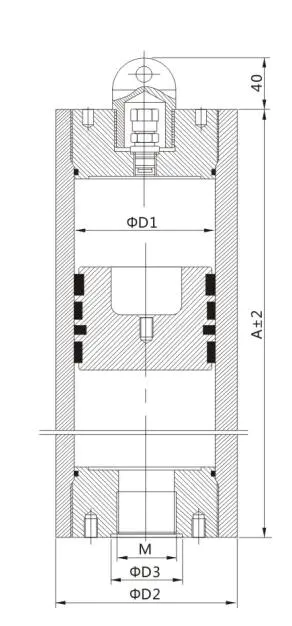

Modellcode und Größe

	Modellcode	Nennvolumen (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	Zulässiger Betriebsdruck (MPa)	ΦD3 (mm)	M	Gewicht (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10~31,5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31,5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31,5	35	M27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31,5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31,5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31,5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31,5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31,5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31,5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31,5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31,5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31,5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31,5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31,5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31,5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31,5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31,5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31,5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31,5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31,5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31,5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31,5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31,5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31,5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31,5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31,5	80	M72×2	900
